提升機鏈輪、齒輪等傳動鏈的結構特點

                提升機鏈輪、齒輪等傳動鏈的結構特點

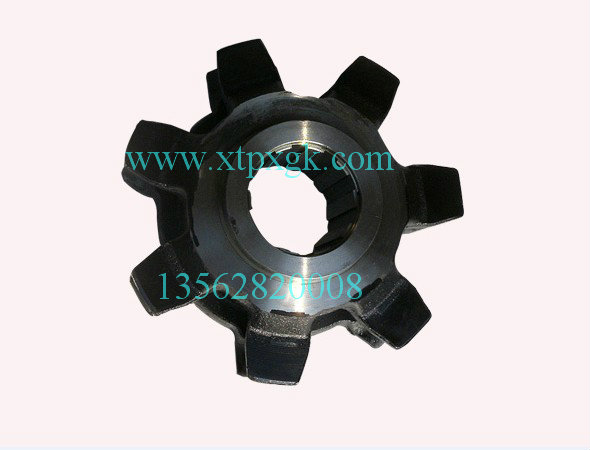

     山東省新泰市羊流鵬翔工礦配件廠是專業生產各類提升機及提升機鏈條、斗提機鏈條、提升機鏈輪、NE鏈條、料斗、鏈鉤等提升機配件的生產廠家。歡迎廣大用戶來電垂詢選購：13562820008。本公司將竭誠為你服務。 下面為你分析一下鏈輪、齒輪等傳動鏈的結構特點

    傳動鏈?zhǔn)侵饕糜趥鬟f運動和動力的鏈條，在各個方面都有應用，清楚的了解鏈傳動的結構對使用和維修鏈傳動是很有幫助的，那我們就來了解一下鏈傳動的結構有什么特點。

一．滾子鏈輪

滾子鏈?zhǔn)怯蓾L子1、套筒2、銷軸3、內鏈板4和外鏈板5組成。內鏈板和套筒之間、外鏈板與銷軸之間分別用過盈聯接固聯。滾子與套筒之間、套筒與銷軸之間均為間隙配合。當內、外鏈板相對撓曲時，套筒可繞銷軸自由轉動。滾子活套在套筒上，工作時，滾子沿鏈輪齒廓滾動，減輕了齒廓的磨損。鏈的磨損主要發生在銷軸與套筒的接觸面上。因此，內、外鏈板間應留少許間隙，以便潤滑油滲入銷軸和套筒的摩擦面間。內、外鏈板制成8字形，是為了使鏈的各剖面具有相近的抗拉強度，也可減輕鏈的質量和運動時的慣性力。

傳動鏈?zhǔn)褂脮r(shí)首尾相連成環形，當鏈節數為偶數時，接頭處可用內、外鏈板搭接，插入開口銷或彈簧夾鎖住。若鏈節為奇數，需采用一個過渡鏈節才能首尾相連，鏈條受拉時，過渡鏈節將受附加彎矩，所以應盡量采用偶數鏈節的鏈條。

滾子鏈與鏈輪嚙合的基本參數是節距p、滾子外徑d1和內鏈節內寬b1。其中，節距是滾子鏈的主要參數。節距增大時，鏈條中各零件的尺寸也要相應增大，可傳遞的功率也隨之增大。但當鏈輪齒數一定時，節距越大，鏈輪直徑D也越大，為使D不致過大，當載荷較大時，可用小節距的雙排鏈或多排鏈。多排鏈的承載能力與排數成正比，列數越多，承載能力越高。但由于制造、安裝誤差，很難使各排的載荷均勻，列數越多，不均勻性越嚴重，故排數不宜過多，一般不超過四列。考慮到我國鏈條生產的歷史和現狀，以及國際上幾乎所有國家的鏈節距均用英制單位，我國鏈條標準GB1243.1-83中規定節距用英制折算成米制的單位。鏈號與相應的國際標準鏈號一致，鏈號數乘以25.4/16mm即為節距值。后綴A或B分別表示A或B系列。A系列用于重載、重要、較高速的傳動，B系列用于一般的傳動中。

二．齒形鏈

齒形鏈又稱無聲鏈。由一組帶有兩個齒的鏈板左右交錯并列鉸接而成。每個齒的兩個側面為工作面，齒形為直線，工作時鏈齒外側邊與鏈輪輪齒相嚙合來實現傳動。

特點：工作平穩，噪音小，允許的鏈速高，承受沖擊能力好，傳動效率一般為0.95~0.98，潤滑良好的傳動可達0.98~0.99。但價格較高，重量較大，對安裝、維護要求較高。

應用：適宜于高速傳動；又實用于傳動比大和中心距較小的場合，多用于高速或運動精度要求較高的傳動裝置中。

這兩種鏈傳動件都是鏈傳動的一種，都有自己不同的結構特點，安裝使用都有不同的方法和步驟，使用時一定要注意啊。
